某数控系统输出原理图看不明白

大欣 · 发表于 2014-10-24 10:43:37

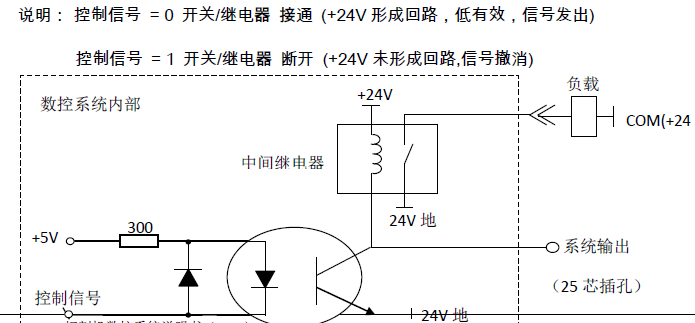

如下图,这是某数控系统的输出原理图,但有些看不明白,请哪位大虾帮忙讲解一下,里面这个负载有什么用,系统输出端又是输出什么的,整个输出过程是什么样的动作?真心有些看不明白,谢谢了.

工业之家_雷强 · 发表于 2014-10-24 18:13:14

内部电路是用光耦做隔离控制中间继电器动作。负载就比较广了，所有的用电器都是负载。图中为绕组线圈如接触器。
2014年10月24日 YY：115820 20：00 点帮您讲解此图。

大欣 · 发表于 2014-10-24 20:47:57

工业之家_雷强发表于 2014-10-24 18:13
内部电路是用光耦做隔离控制中间继电器动作。负载就比较广了，所有的用电器都是负载。图中为绕组线圈如接触 ...

谢强哥，大欣正在听课

mvp21kg · 发表于 2014-10-25 09:24:21

工业之家_雷强发表于 2014-10-24 18:13
内部电路是用光耦做隔离控制中间继电器动作。负载就比较广了，所有的用电器都是负载。图中为绕组线圈如接触 ...

讲解到位，顺便问一下，图上系统输出有什么用？是反馈信号吗
