示图上有个实物接线问题不懂

大欣 · 发表于 2014-10-21 09:19:53

昨天强哥讲的N2台达变频器,在接线示意图上看到了一个接地的符号,它应该代表所有的线全部接地,那么,请问在实物接线时这路情况如何接,如下图所示:

工业之家_雷强 · 发表于 2014-10-22 07:34:02

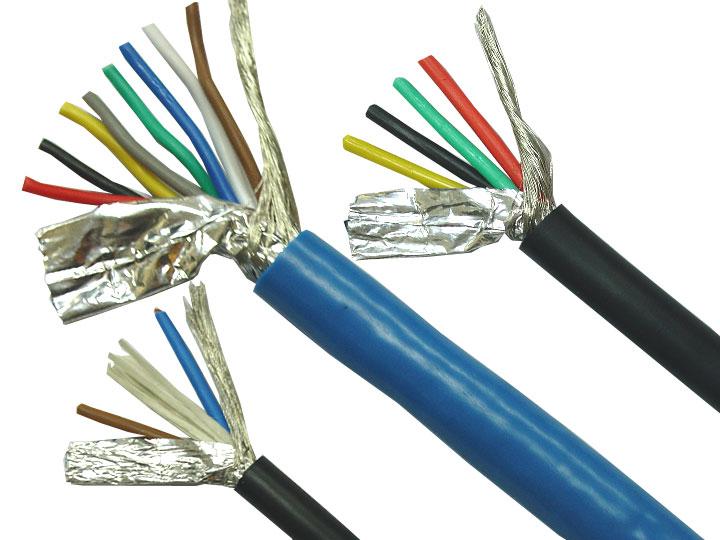

信号线都采用屏蔽线、为了防止干扰。接地的就是最外面的编制线。如下图

大欣 · 发表于 2014-10-22 08:37:23

工业之家_雷强发表于 2014-10-22 07:34
信号线都采用屏蔽线、为了防止干扰。接地的就是最外面的编制线。如下图

谢谢强哥,那么在实物接线时,这个编织线一端要接地,是这样的吗?

工业之家_一心 · 发表于 2014-10-22 18:40:01

是的，

gejiajun_2015 · 发表于 2014-10-23 21:28:32

学习了，支持工业之家

工业之家_雷强 · 发表于 2014-10-24 18:28:53

75487357 发表于 2014-10-22 00:37
谢谢强哥,那么在实物接线时,这个编织线一端要接地,是这样的吗?

是的

wrgwrk · 发表于 2014-10-28 21:12:46

我又学习到了

江苏--华州 · 发表于 2014-10-31 18:39:18

就是这些线在一起的有屏蔽的
